Technické údaje
| Maximální zdvihový moment | 34,5 mt |
|---|---|
| Maximální nosnost | 13200 kg |
| Maximální hydraulický dosah | 16,3 m |
| Maximální ruční dosah | 23,3 m |
| Úhel natočení | 400° |
| Kroutící moment s 1 převodovým stupněm | 4,0 mt |
| Rozpětí stabilizátoru (std) | 6.6 m |

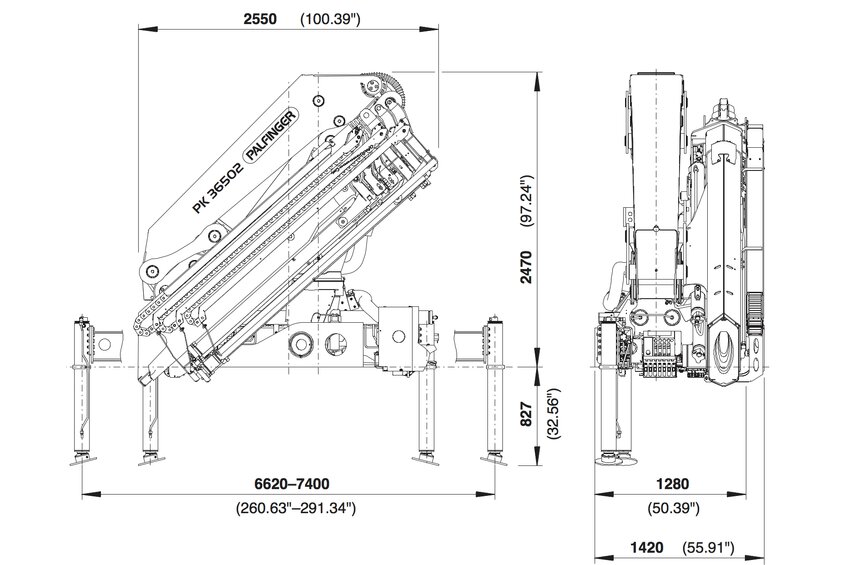

| Potřebný montážní prostor (std) | 1,28 m |
| Složená šířka | 2,55 m |
| Maximální provozní tlak | 320 bar |
| Kapacita čerpadla | 80 - 100 l/m |
| Hmotnost | 3800 t |
Technické údaje

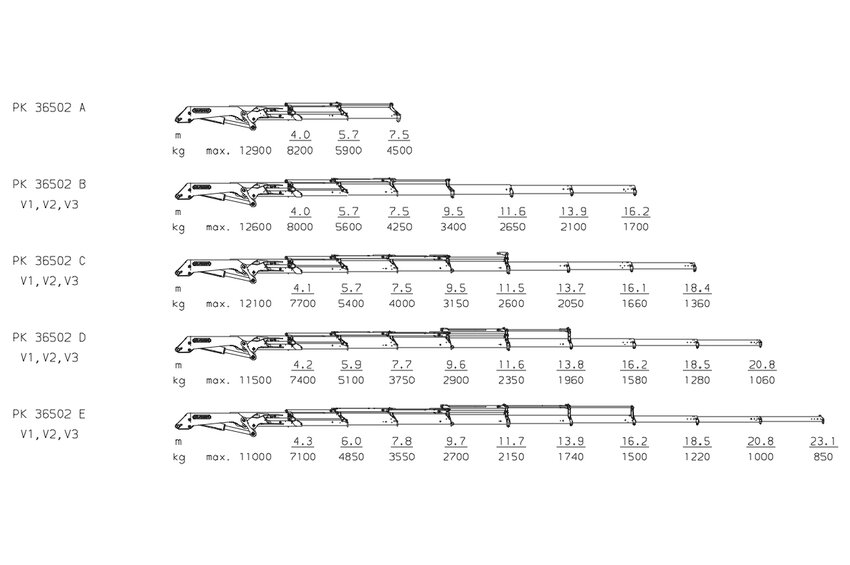

| Zvedací moment | Dosah | Úhel natočení | Kroutící moment | Tlak | Kapacita čerpadla | Hmotnost jeřábu | Výška jeřábu | Šířka jeřábu | Instalační šířka | Maximální délka zdvihu | Maximální nosnost | Vertikální zatížení | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 32.9 mt | 7.6 m | 400 ° | 4.0 mt | 32.0 Mpa | 60-80 l/min | 3800 kg | 2470 mm | 2550 mm | 1280 mm | 7486.95 mm | 12900 kg | 4500 kg |
| B | 32.2 mt | 9.6 m | 400 ° | 4.0 mt | 32.0 Mpa | 60-80 l/min | 4040 kg | 2470 mm | 2550 mm | 1280 mm | 9459.95 mm | 12600 kg | 3400 kg |
| C | 31.5 mt | 11.7 m | 400 ° | 4.0 mt | 32.0 Mpa | 60-80 l/min | 4290 kg | 2470 mm | 2550 mm | 1280 mm | 11516.95 mm | 12100 kg | 2600 kg |
| D | 30.8 mt | 14.0 m | 400 ° | 4.0 mt | 32.0 Mpa | 60-80 l/min | 4530 kg | 2470 mm | 2550 mm | 1280 mm | 13833.95 mm | 11500 kg | 1960 kg |
| E | 30.3 mt | 16.3 m | 400 ° | 4.0 mt | 32.0 Mpa | 60-80 l/min | 4740 kg | 2470 mm | 2550 mm | 1280 mm | 16153.95 mm | 11000 kg | 1500 kg |
